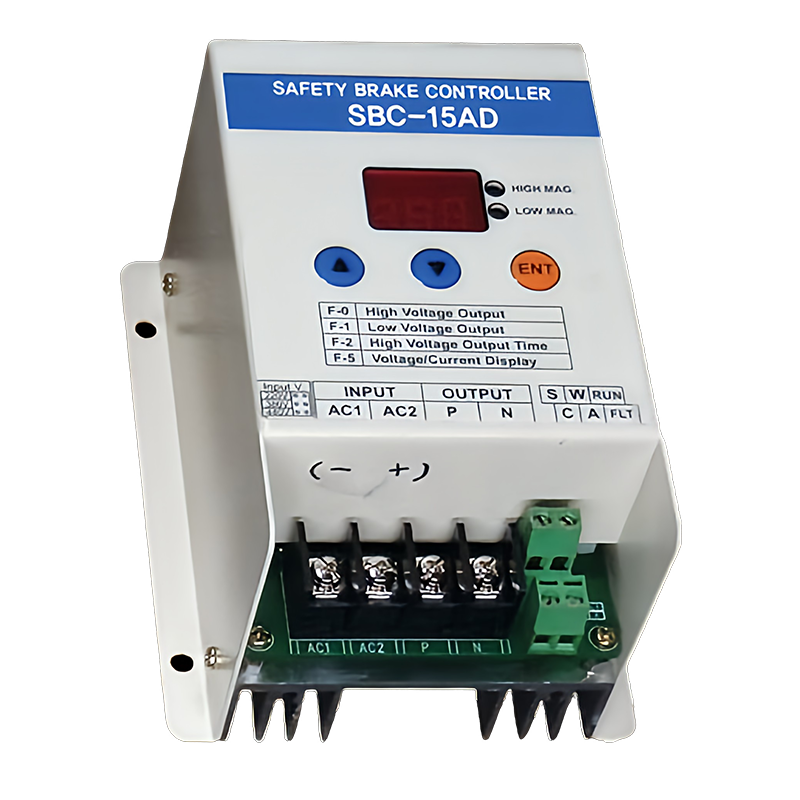

BRAKE CONTROLLER
SBC-15AD
SCR type
- 입력AC전원은 220V/380V/440V에 따라 각기 사양에 맞게 제작
- 출력전압(DCV)는 현장상황에 맞추어 사용 할 수 있으며 출하시 강여지 DC150V, 약여자 DC 24V로 세팅
- 브레이크 제동시 자기탈좌 기능 내장
- 마이콤방식으로 10m sec 단위로 시간 및 전압, 전류 설정이 가능
- F-d에서 셀프 운전이 가능
| Model | SBC-15-2 | SBC-15-2.4 |
|---|---|---|
| 입력전압 | AC 220V | AC 380V/440V |
| 출력(강여자) | DC 90V-DC 200/400V. Default DC 150V | |
| 약여자 출력 | DC 10V-DC 90V, Default DC 24V | |
| 강여자 타입 | 0-2.0 Default 0.8sec. | |
| 자기탈죄기능 | Yes | |
| 제품사이즈 | 100(W)×130(L)×78(H) | |
Dimension
강여자/약여자 시스템이란
브레이크 Coil의 전격사양보다 높은 전압(강여자)이 순간 투입되어 Coil의 전자력을 급상승시켜 제동해제(개방)가 되면 Coil의 전격사양 전압(악여자)인 낮은 전압으로 자동전환되어 개방상태를 유지시키는 시스템으로 개발된 브레이크 전문 콘트롤 입니다.
SCR/PWM
- SCR-TYPE은 위상폭을 제어하여 높은 전압과 낮은 전압을 형성 시킴.
- PWM-TYPE은 AC를 DC로 변환시켜 DC폭을 제어하여 높은 전압과 낮은 전압을 형성 시킴.
결선도
- AC1, AC2 → AC 입력전원을 결선합니다.
- DC전입 입력시 AC2에 "+" AC1에 "-"를 연결합니다.
- P.N → 출력으로 마그네트 브레이크를 연결합니다.
- C. A → 출력 ON시 Short, 출력 OFF시 개방 상태가 됩니다.
- S. X → 운전신호로 스위치 또는 운전접점(A접점)을 사용합니다.
사양별 입력전압
- HIB-SBC-15AD → 입력 AC 220~440V 사용 가능
- HIB-115AD → 입력 AC 220V만 사용 가능
- HiB-115DD → 입력 DC 200~250V 사용 가능
설정방법
- Up 키 눌러 Set가 나타나면
- ENT 키를 누릅니다.
- 기능코드 F-0이 나오면
- Up. Down 키를 눌러 기능을 선택합니다.
- ENT 키를 누릅니다.
- 그림과 같이 설정값(예 180)이 나타나고 표시창이 깜박거리면
- Up, Down 키를 눌러 설정값을 변경합니다.
- ENT 키를 눌러 설정을 완료합니다.
- 계속 설정하려면 4~8까지 반복합니다.
- 설정이 끝나고 운전을 하시면 10초뒤에 현재 상태가 나타납니다.
설정기능
| 기능번호 | 기능내용 | 설정범위 | 출고값 | 비고 |
|---|---|---|---|---|
| F-0 | 강여자 전압(Vdc) |
0-200 | 150 | |
| F-1 | 약여자 전압(Vdc) |
0-100 | 24 | |
| F-2 | 강여자 출력시간 (Sec) |
0-20 | 0.8 | |
| F-3 | 강여자 전류(A) |
0~15 | 0.5 | |
| F-4 | 약여자 전류(A) |
0~15 | 0.2 | |
| F-5 | 전압/전류 표시선택 (V/A) |
0.1 | 0 | 0 → 전압표시, 1 → 전류표시 |
| F-6 | 입력전압 설정(Vac) |
0, 1, 2 | 0 | 0 → 220, 1 → 380, 2 → 440 |
| F-7 | 과전류 설정 |
0~15 | 9.0 | |
| F-8 | 전압/전류 제어선택 |
0.1 | 0 | 0 → 전압제어, 1 → 전류체어 기능 미사용 |
| F-9, F-A, F-B, F-C |
||||
| F-d | 셀프운전 사용유무 |
0.1 | 0 | 1 → 사용운전, 0 → 미사용 |
※ F-0, F-1, F-2 설치환경 및 Controller와 Brake 간 거리에 따라 전압을 가감 시킬 수 있음
브레이크 Coil 저항용량별 사용방법
| 브레이크 코일저항(Ω) |
강여자 전압(V) |
약여자 전압(V) |
기타 |
|---|---|---|---|
| 25-35 | 100~130 | 24 | |
| 36-50 | 131-150 | 24 | |
| 51-70 | 151~180 | 24 | |
| 71 이상 | 181~200 | 24 |
작동에러
- Etr: 반도체소자 고장
- Eoc: 과전류 에러
- EPL: 입력전원라인 결선
